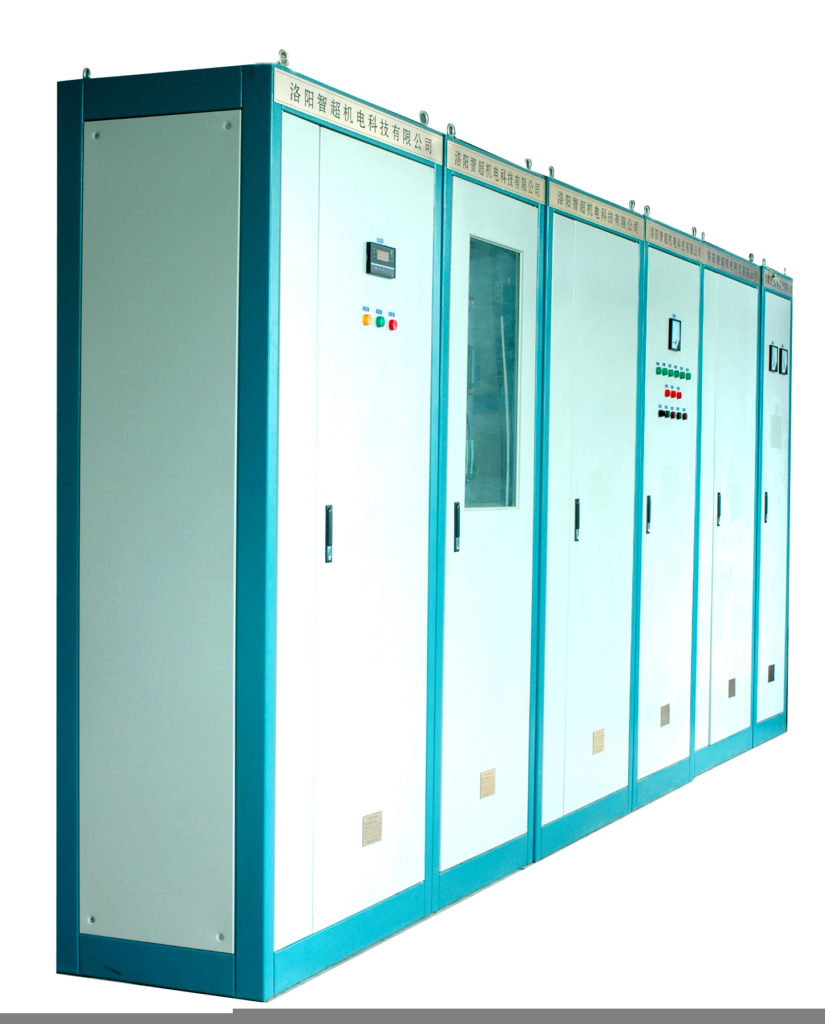

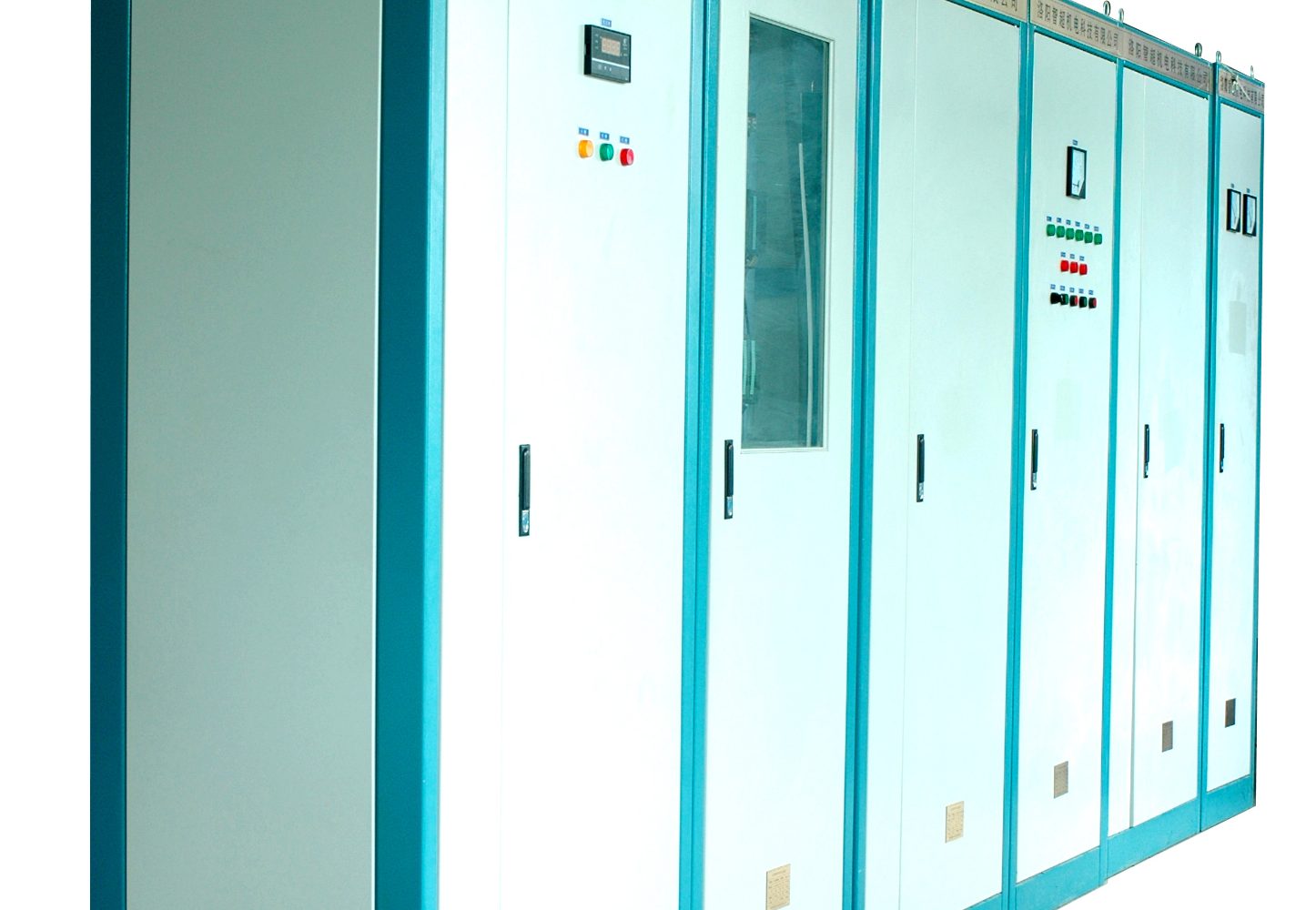

TJK-ZCZ矿井提升机全数字直流电控设备

一．用途及使用范围：

TJK-ZCZ系列矿井提升机全数字直流电控设备是我公司为单绳缠绕式、多绳摩擦式提升机配直流电动机拖动和控制而设计的，可与各主机厂家生产的各种提升机配套,也适用于对老提升机电控技术改造配套。

二．使用环境：

本系列电控设备适用于户内安装,非防爆场所,并可在下列条件下工作:

1. 海拔高度：1000米以下；
2. 设备防护等级：IP23；
3. 电控设备所处室内温度：－5℃～＋40℃；
4. 相对湿度不超过85%；
5. 空气的污染程度不超过国家环境卫生的有关规定；
6. 电控设备安装倾斜度不得超过5°；
7. 安装基础允许的振动条件：振动频率：10～150HZ时最大振动加速度不应超过5m/s²  ;
8. 交流进线电网质量符合GB3797第1.6.1条的规定

三、型号含义：



四．全数字直流电控系统配置框图：

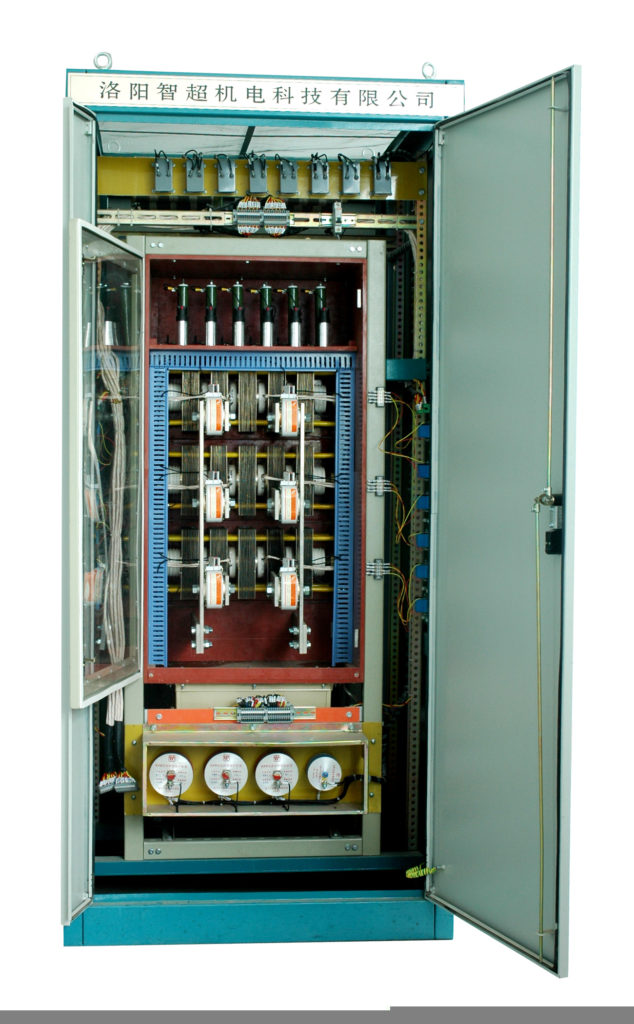

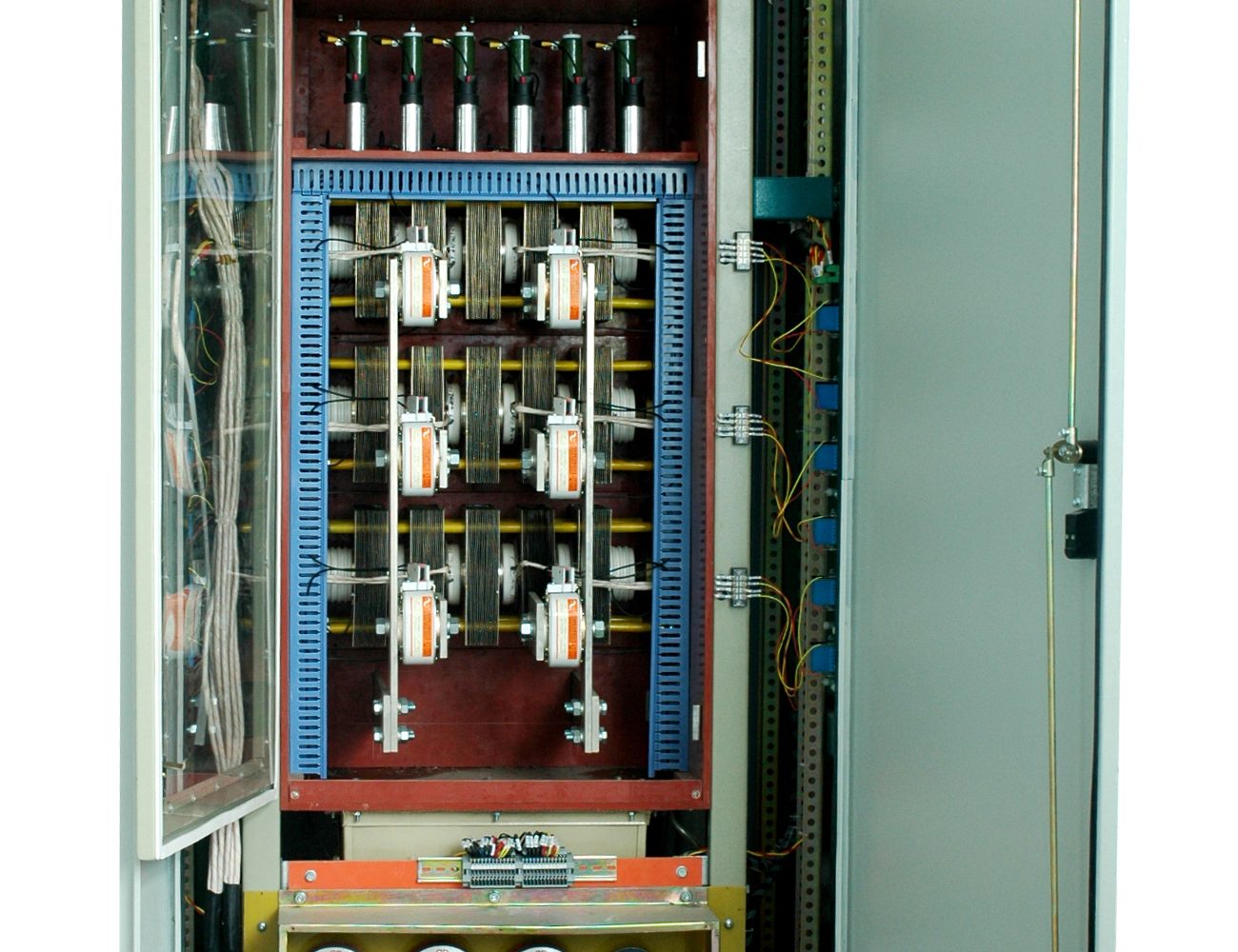

全数字直流调速系统主要由全数字调速装置和晶闸管变流器组成。通常有两种配置方式,一种是调速装置和晶闸管全部采用进口件;另一种是采用进口全数字调速装置,配置国产的晶闸管功率单元。根据系统实际需要,晶闸管装置可以配置成6脉动、串联12脉动或并联12脉动。对于串联12脉动,当一组晶闸管装置发生故障时,可以切换为6脉动全载半速运行；对于并联12脉动,当一组晶闸管装置发生故障时,可以切换为6脉动半载全速运行。

下图为6脉动电枢反向、串联12脉动电枢反向、并联12脉动电枢反向主回路原理图。



五．技术性能：

1 .直流传动属无级调速，全数字调速精度高,一般<0.5 %。

2 .具有多种故障自检保护功能,运行安全可靠。

3 .加、减速段是具有防冲击的S化给定曲线控制。

4 .参数的设置可通过菜单来设定。

5.全数字直流调节系统电流环,速度环的参数可通过系统的自优化功能完成。

6 .对主回路串、并联12脉动可减少高次谐波和无功冲击。

7.控制系统采用PLC控制并与全数字直流调速系统、上位机等部件组

成网络,使各部分的信号传递更方便、准确。

8.完善的提升系统的后备保护,使提升机运行更加安全可靠。

9.先进的数字深度指示功能,带有粗、精针显示，精度达±1CM。

10.上位机的应用,使PLC软件的编制、修改更加方便.画面的应用,使管理人员对系统的运行状况一目了然。

11.远程专家服务系统的应用解决了用户的后顾之忧。

12.通过GSM卡可绑定十余部手机，在手机上可接收设备故障信息并可查询运行状态参数。



六．成套范围：

序号	名称	数量	备注
1	真空高压开关柜	1套	根据用户需要
2	整流变压器	1套	根据容量及设计选型
3	辅助控制柜	1台

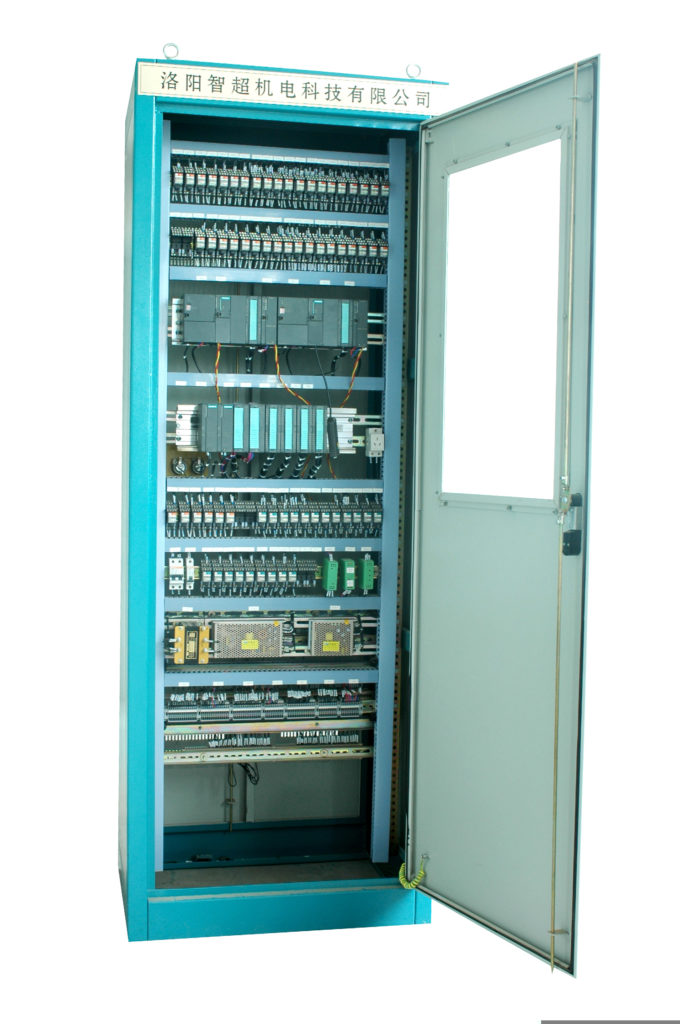

4	PLC控制柜	1台	根据用户需要

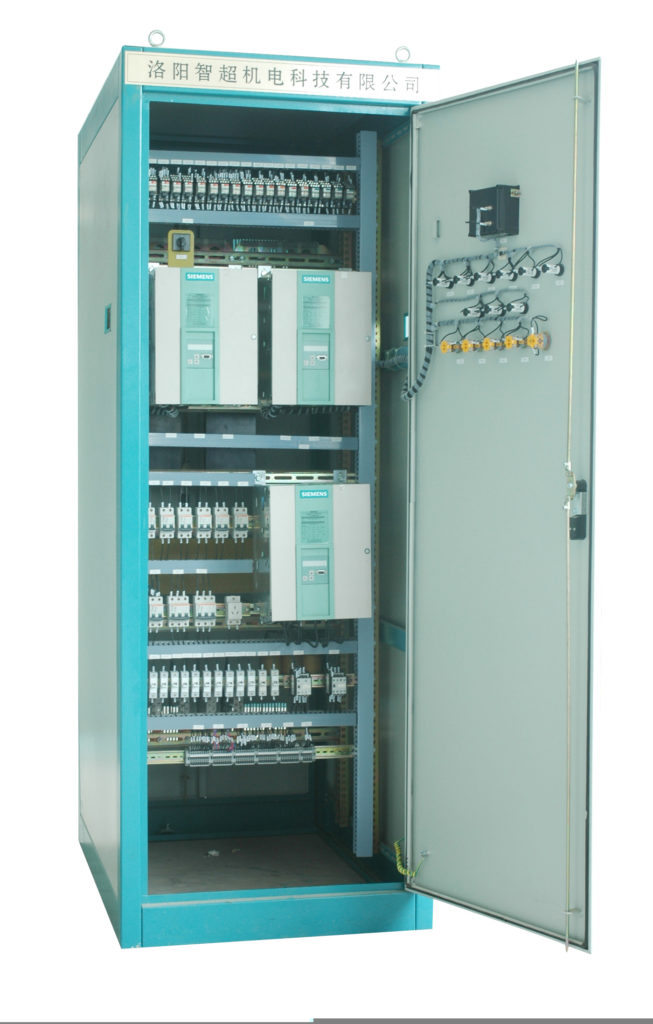

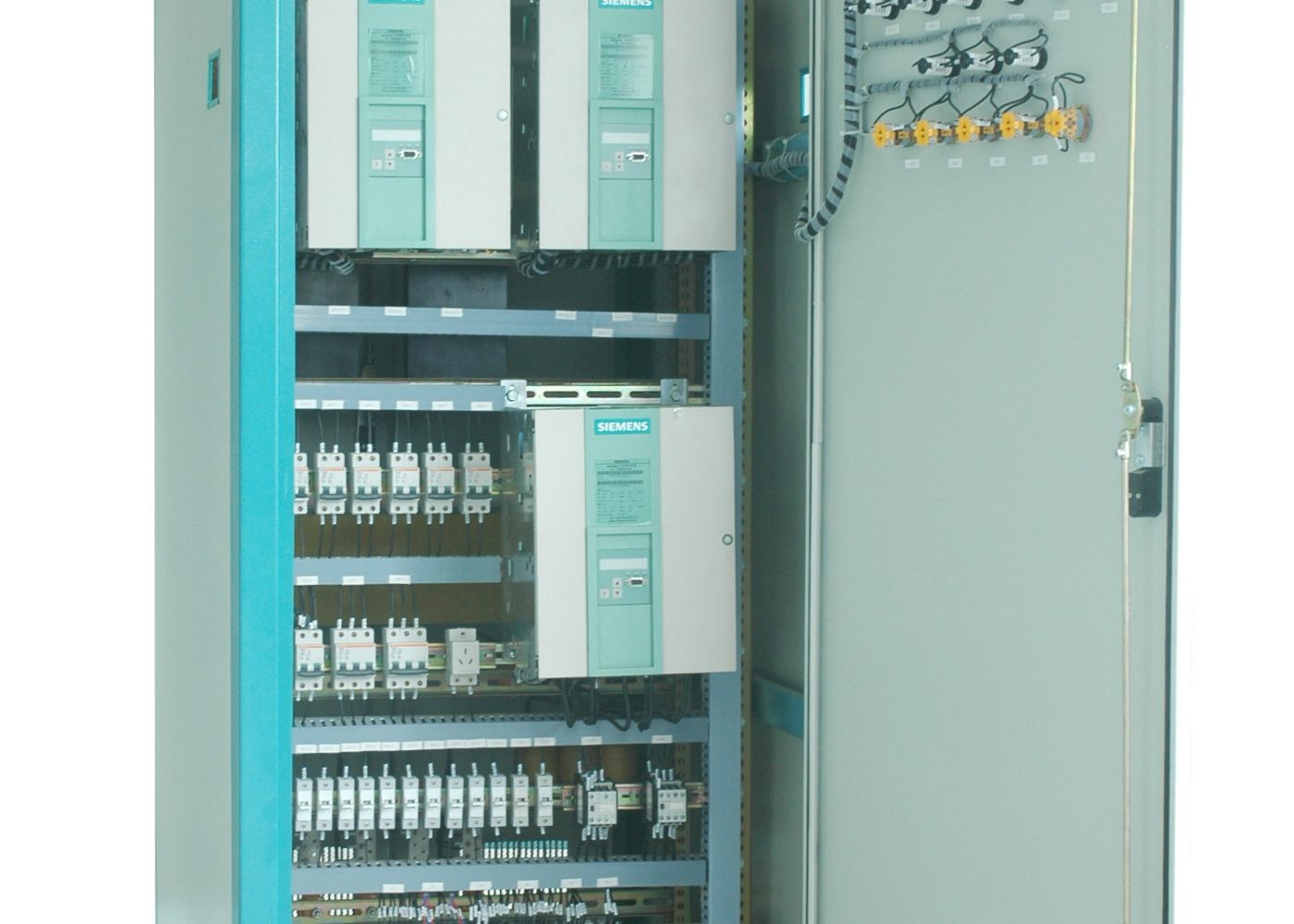

5	全数字直流调速系统	1套

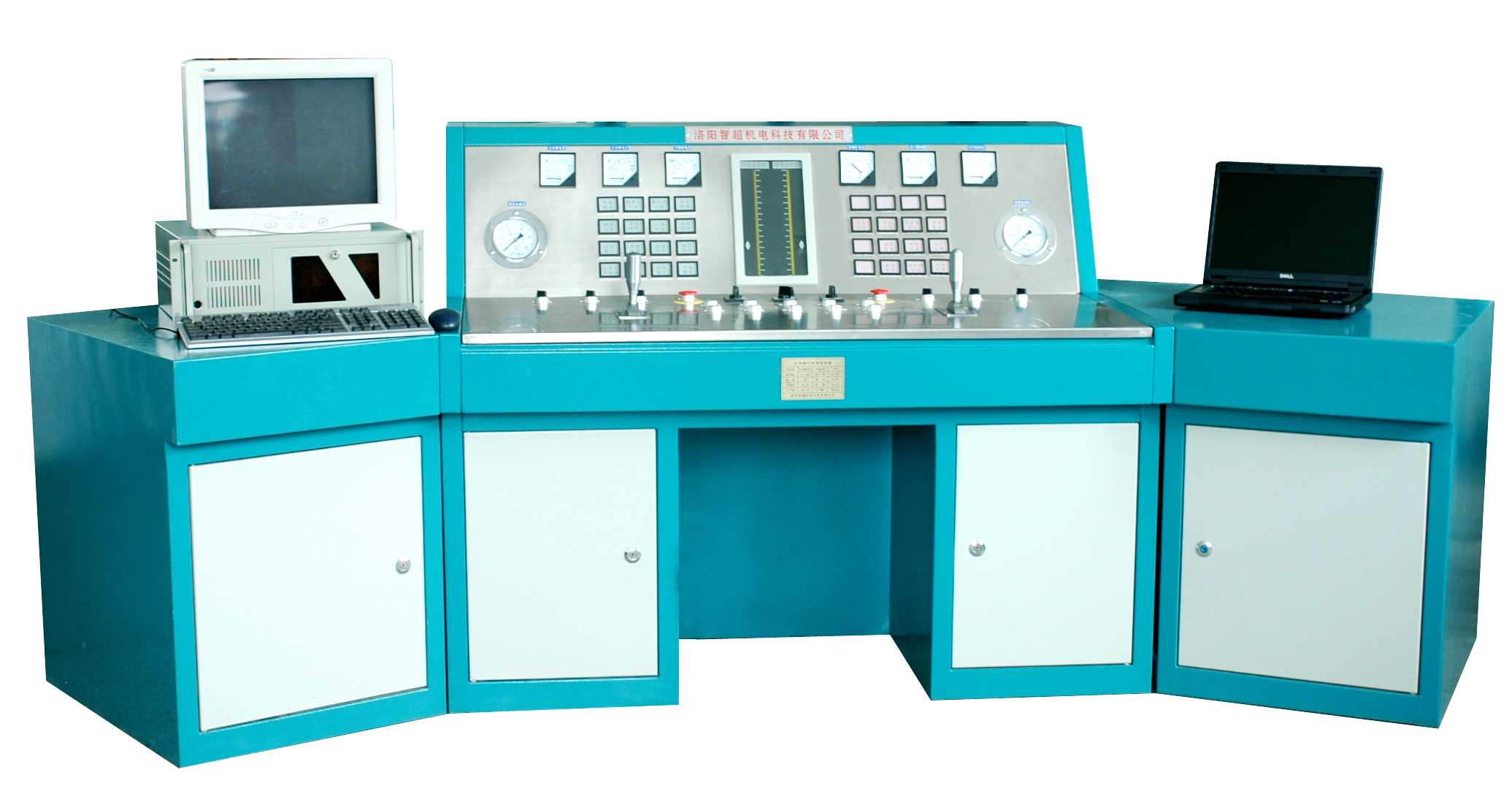

6	主控操作台	1台
7	快开	1套	根据容量及设计选型
8	电抗器	1套	根据容量及设计选型
9	上位监控系统	1套
10	信号系统	1套	根据用户需要
11	散件 □井筒开关  □编码器  □测速机 □压力传感器  □闸瓦检测传感器	1套	根据用户需要\



七．定货须知：

1. 注明提升机的型号及配量（液压站，润滑站）情况。
2. 提供主电动机的型号、规格及主要技术参数。
3. 提供提升机的力图和速度图。
4. 提供电网的电压等级及最小短路容量。
5. 注明井型：主井、副井或斜井。
6. 若有其他特殊要求，请在合同注明。
