TJK –ZCB系列矿井提升机变频调速电控设备

一．用途及使用范围：

TJK –ZCB系列矿井提升机交流变频调速电控设备，是我为矿井提升机为交流电动机驱动、控制而设计配套的电控设备。可与各主机厂家生产的提升机配套使用，也适用于老提升机电控技术改造。

电动机的额定电压一般为1140V、660V、380V三种。

二．使用环境：

本系列电控设备适用于户内安装，非防爆场所；可在下列条件下工作：

1.海拔高度：1000米以下；

2.设备防护等级：IP23；

3.电控设备所在的室内温度-5℃— +40℃；

4.相对湿度不超过85%；

5.空气的污染程度不超过国家环境卫生的有关规定；

6.电控设备安装倾斜度不得超过5°；

7.安装基础允许的振动条件：振动频率为10～150HZ时，最大振动加速度不应超过5m/s²

8.交流进线电网值务必符合GB3797第3.1.6.1条的规定。

三．型号含义:

四．全数字交流变频调速电控系统配置框图：



从方框图上可知，6（10）KV高压经整流变压器后三相交流低压电源电压380V（或660V、1140V）送到变频柜上，操作台通过PLC控制由变频器控制电动机的加速、等速、减速、爬行及正反向提升等要求，简单明了。

操作台内装有二台可编程序控制器(PLC)，负责提升机运行、监控和保护。整个系统采用双PLC主从结构，有主有从，互有分工，相互监视，确保提升机的安全运行。与变频装置、上位机和井筒信号系统构成网络控制，完成各个系统之间的信号传输。借助于独特的软件设计，使提升机各部分组成一个有机的整体。

      下面是交流变频调速系统主回路系统原理图

五．技术性能:

• 变频装置使提升机可达到无级调速，四象限运行。
• 节能、环保。
• 电动机采用鼠笼电动机，价格便宜，维护方便。
• 完善了系统各种故障的后备保护，使提升机运行更加安全可 靠。
• 系统智能化、网络化，使各部分的信号传递更方便、快捷。
• 先进的数字深度指示功能，带粗、精针显示，精度达±2cm。
• 上位机的应用，使PLC软件的编程、修改更加方便。画面的应

用，使管理人员对系统运行状况一目了然。

• 远程专家服务系统的应用，可解决用户的后顾之忧。
• 通过GSM卡可绑定十余部手机，在手机上可接收设备故障信息并可查询运行状态参数。

六．成套范围：

序号	名称	数量	备注
1	真空高压开关柜	1套	根据用户需要
2	整流变压器	1套	根据用户需要
3	辅助控制柜	1台
4	PLC控制柜	1台	根据用户需要

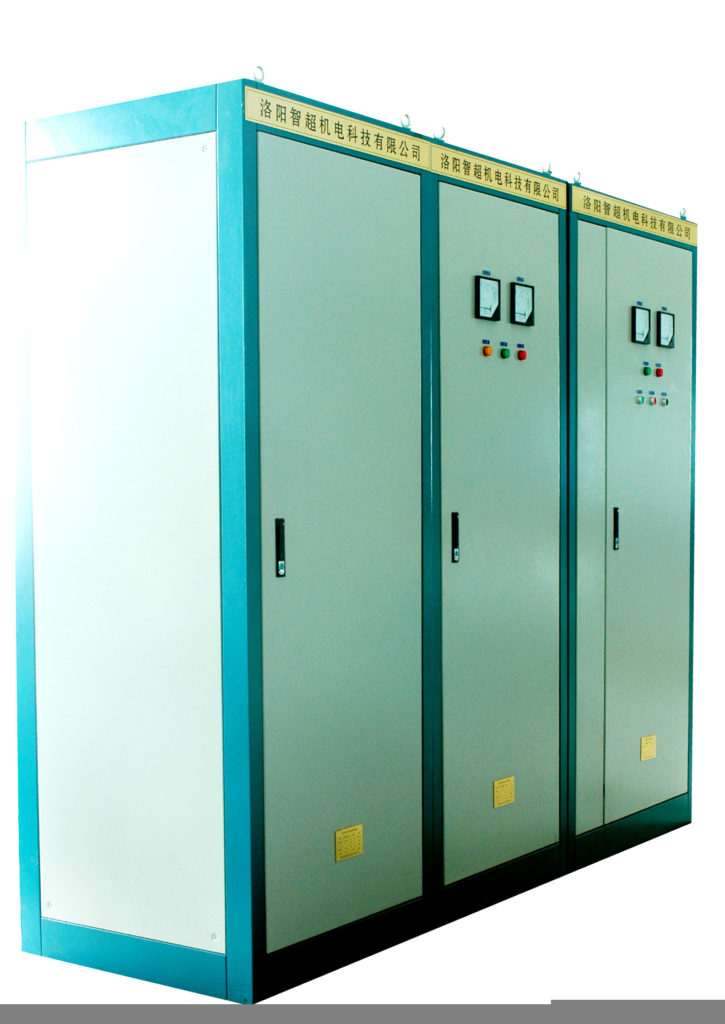

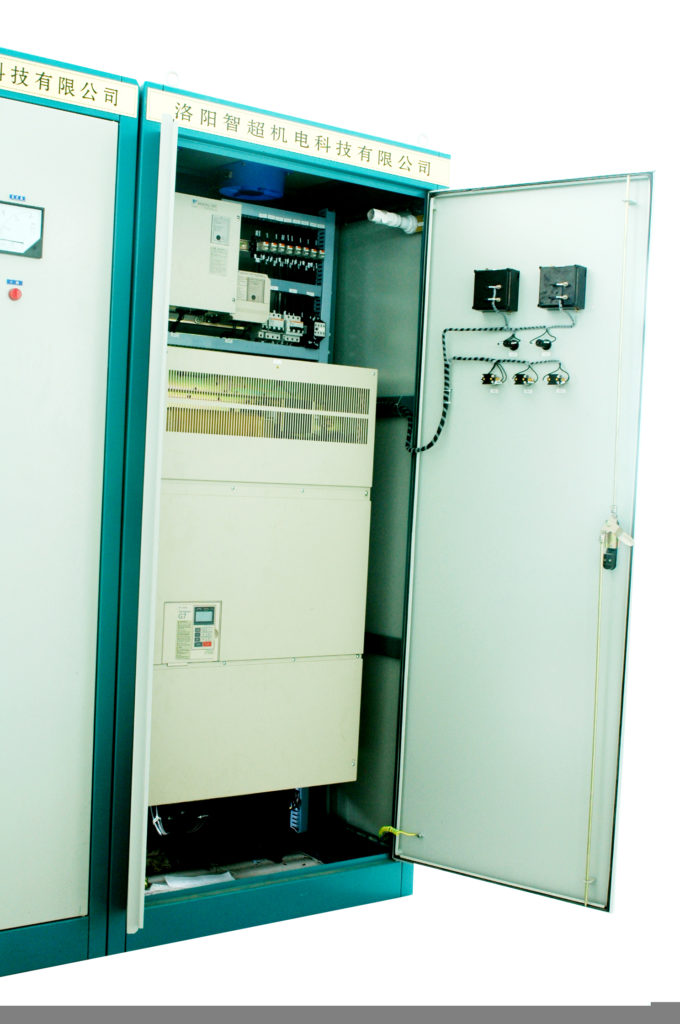

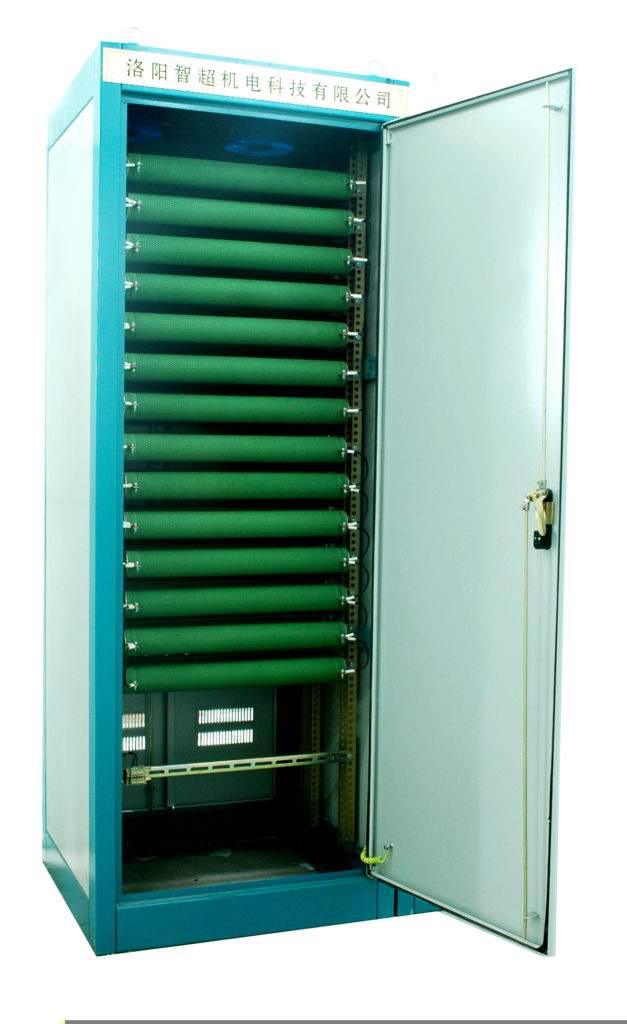

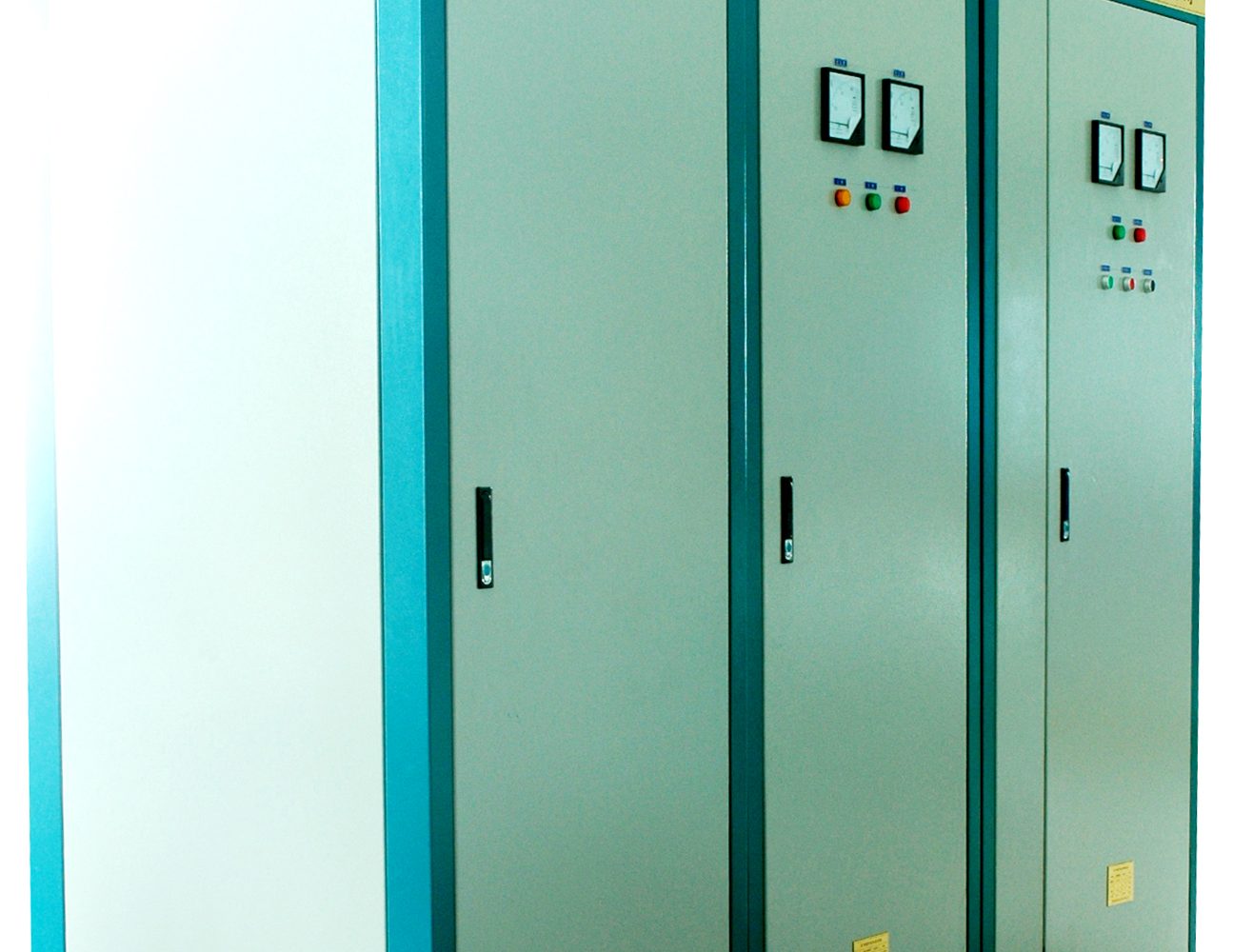

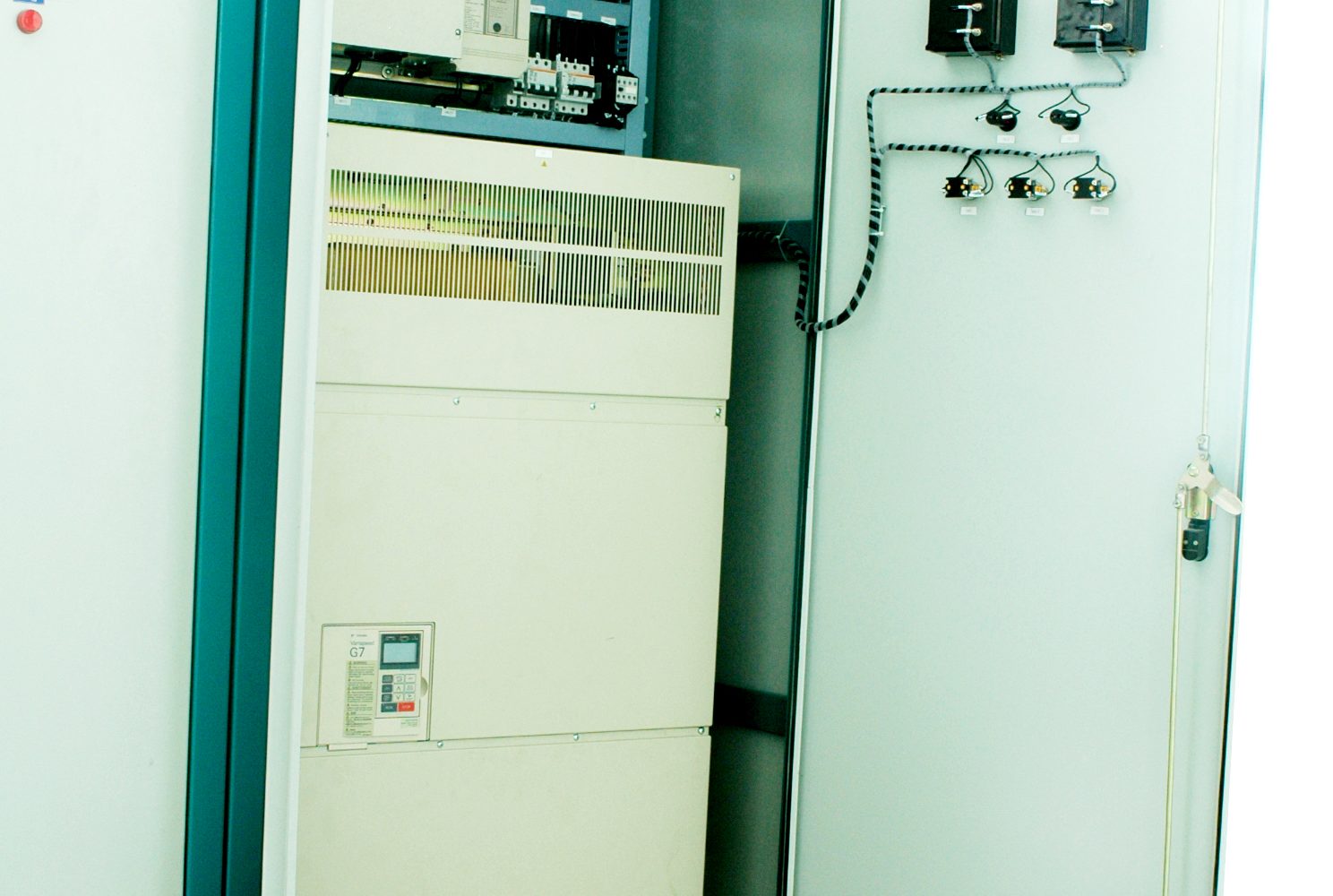

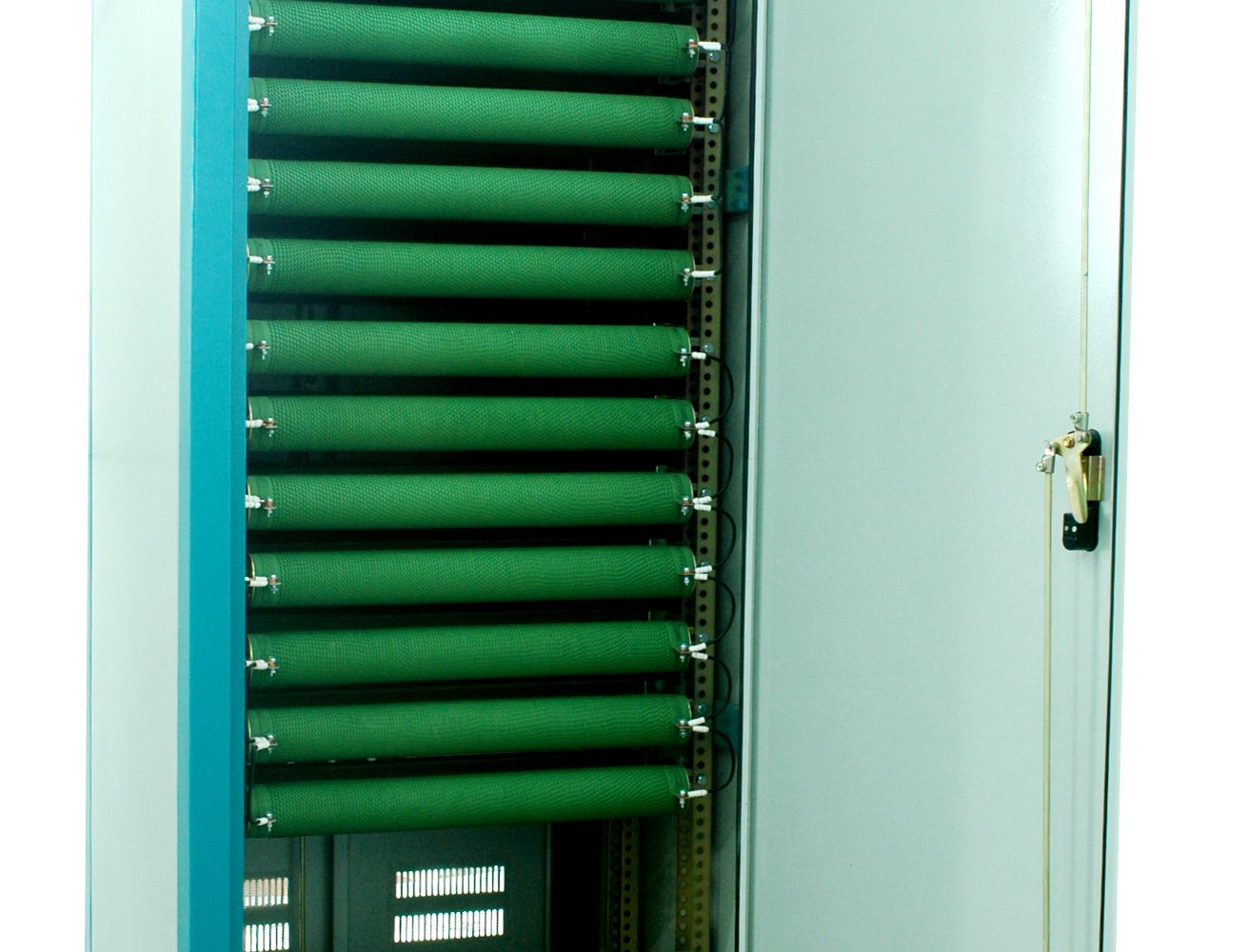

5	全数字变频调速系统	1套

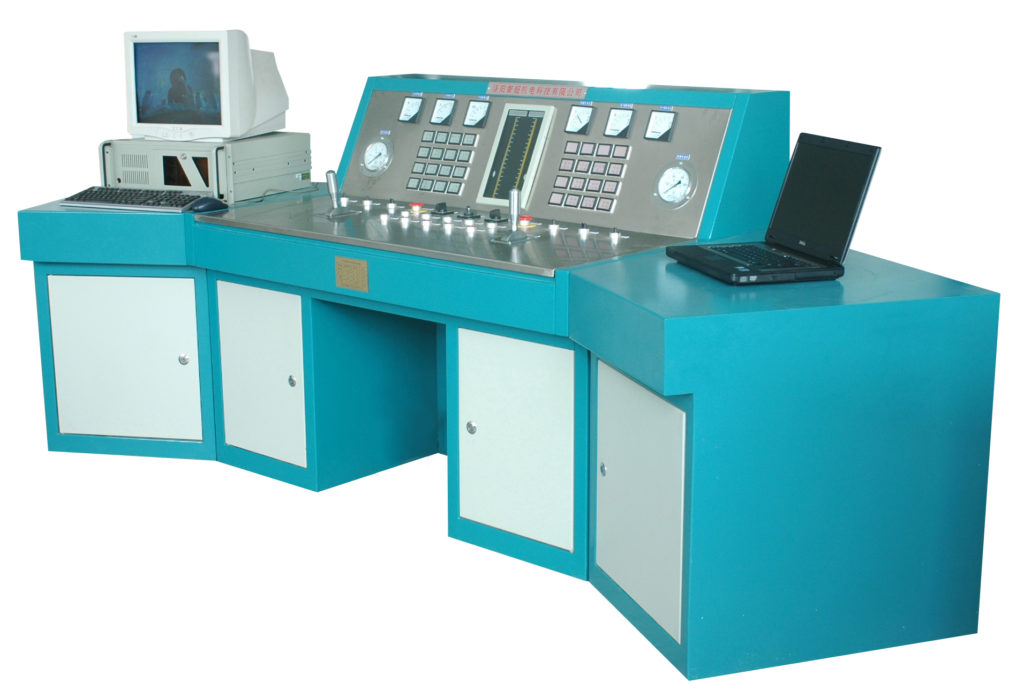

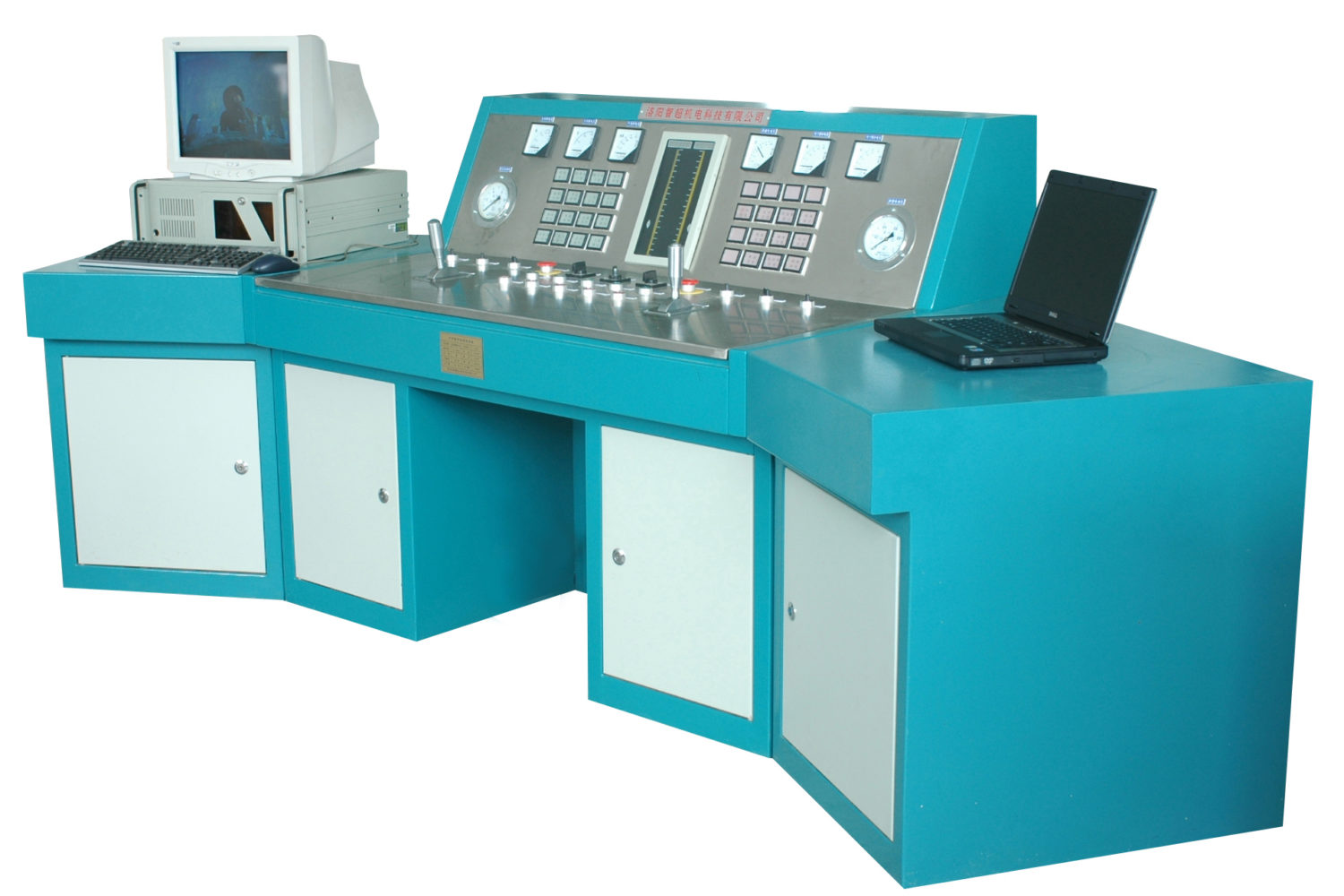

6	主控操作台	1台
7	上位监控系统	1套
8	信号系统	1套	根据用户需要
9	散件 □井筒开关  □编码器  □测速机 □压力传感器  □闸瓦检测传感器	1套	根据用户需要



七．定货须知：

1. 注明提升机的型号及配量（液压站，润滑站）情况。
2. 提供主电动机的型号、规格及主要技术参数。
3. 提供提升机的力图和速度图。
4. 提供电网的电压等级及最小短路容量。
5. 注明井型：主井、副井或斜井。
6. 若有其他特殊要求，请在合同注明。
